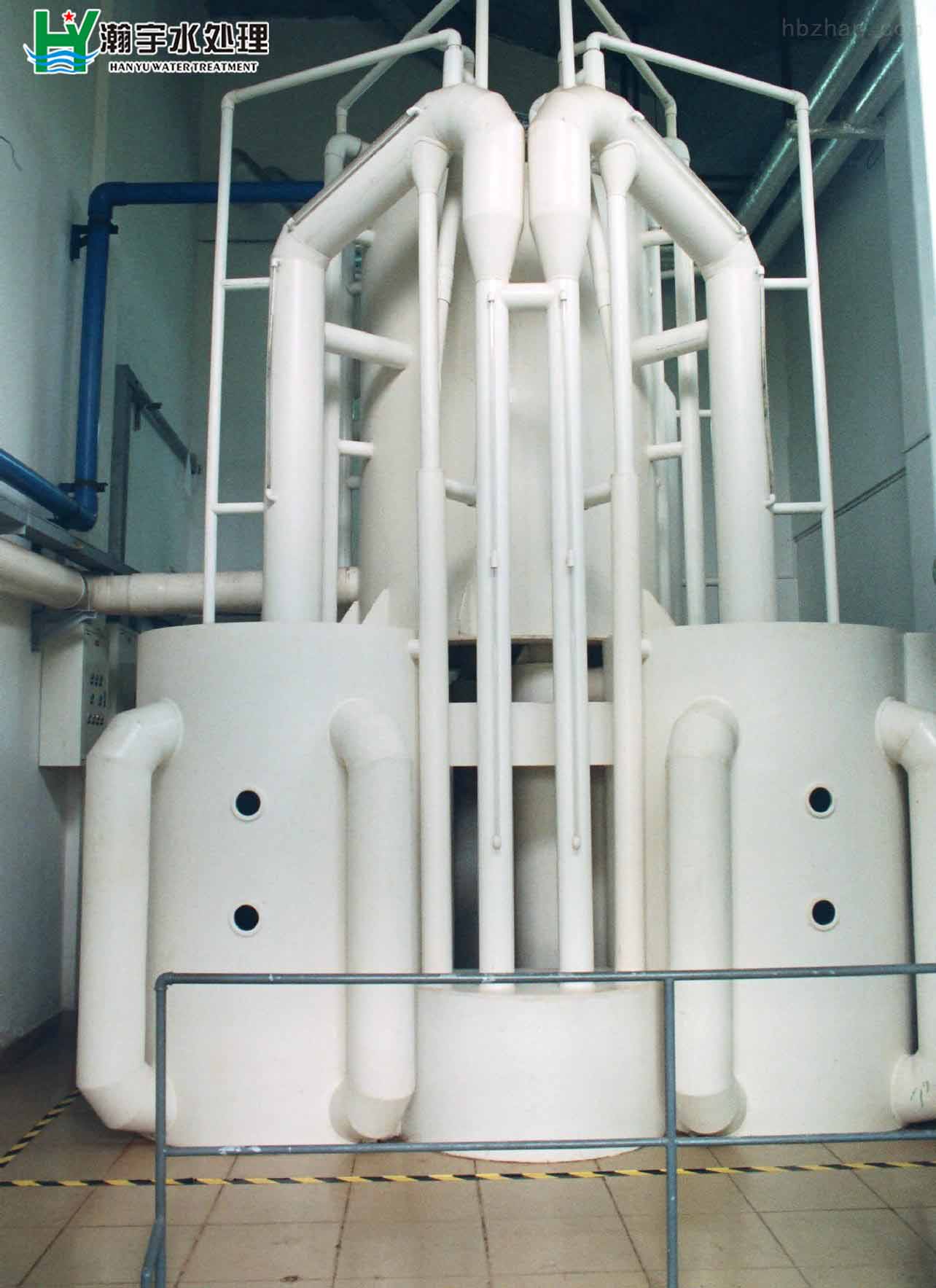

重力式无阀过滤器

工作原理及维护说明：

原水进入分配箱，再由分配箱均匀送入滤池，经过滤层自上而下地过滤水，通过多孔板水帽到达积水区，清水区通过连通管注入存水箱内贮存，水箱充满后，通过出水管入清水池。

滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。

当水位达到虹吸辅助管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。

当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。滤池反冲洗结束，进入下一周期工作。反洗时滤池交错，两个水箱的水共用一个滤池反洗。

重力式无阀过滤器运行维护说明

无阀滤器为自动运行，一般情况无须维护，正常运行需要注意以下几点：

1 滤池初次进水或检修后重新进水时应缓慢进水，以便使滤料间隙的空气充分排出，消除“气阻”。

2.根据滤料损耗的情况（如滤料因污染板结等）每年作适当的补充以满足运行需要。（经验数值10%）。

3.3-5年需对设备进行大检修，主要检查水帽的损坏情况和滤料的污堵情况或更换滤料。

4.原则上对设备本体及零部件防腐应每年一次。对个别金属件生锈应随时进行防腐处理，以延长其使用寿命。

5.滤池反洗强度应从小强度往大强度逐步调整，直至反洗强度合适。为此，可根据滤料的比重情况，将反洗强度调节板至虹吸下管管口的距离，从1/5D（D-虹吸下管内径）开始，逐步往较大距离调整，直至反洗强度合适为止。
