游泳池恒温加热设备--重力式无阀滤机改造后的构造和工作原理

发布时间:2017-02-13 信息来源:游泳池恒温加热设备浏览次数:

文章关键词:

水处理设备专家--郑州瀚宇水处理设备有限公司带您了解重力式无阀滤机改造后的构造和工作原理:

重力式无阀滤池,是因过滤过程依靠水的重力自动流入滤池进行过滤或反洗,且滤池没有阀门而得名的。

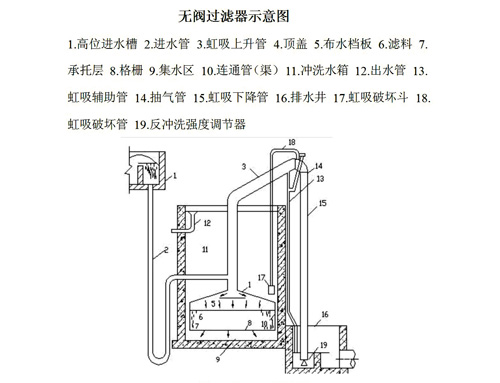

重力式无阀滤池结构示意图:

含有一定浊度的原水通过高位进水分配槽由进水管经挡板进入滤料层,过滤后的水由连通渠进入水箱并从出水管排出净化水。

当滤层截留物多,阻力变大时,水由虹吸上升管上升,当水位达到虹吸辅助管口时,水便从此管中急剧下落,并将虹吸管内的空气抽走,使管内形成真空,虹吸上升管中水位继续上升。

此时虹吸下降管将水封井中的水也吸上至一定高度,当虹吸上升管中水与虹吸下降管中上升的水相汇合时,虹吸即形成,水流便冲出管口流入水封井排出,反冲洗即开始。因为虹吸流量为进水流量的6倍,一旦虹吸形成,进水管来的水立即被带入虹吸管,水箱中水也立即通过连通渠沿着过滤相反的方向,自下而上地经过滤池,自动进行冲洗。冲洗水经虹吸上升管流到水封井中排出。

当水箱中水位降到虹吸破坏斗缘口以下时,虹吸破坏管即将斗中水吸光,管口露出水面,空气便大量由破坏管进入虹吸管,破坏虹吸,反冲洗即停止,过滤又重新开始。
